金霉素、土霉素专用闪蒸干燥机

产品名称：金霉素、土霉素专用闪蒸干燥机

产品规格：规格齐全，支持定制

产地：江苏常州

售后服务：一年质保，终生维护

产品特点：精选材质，结构合理，做工精良，出料效果好，

在线咨询

全国热线

152-9506-5518

产品 · 介绍 Product introduction

金霉素、土霉素闪蒸干燥机

典型用户：宁夏XX制药股份有限公司

湿物料含水：55%-60%

终水：5%

物料细度：20-60目

产量：900kg/h

热源：0.4Mpa蒸汽+电加热补偿

进风温度：~155度

出风温度：~70度

闪蒸干燥机是发展快、应用广泛的干燥机型之一，在国内也称旋流干燥机或旋转快速干燥机。闪蒸干燥机有机地结合了流化、旋流、喷动、粉碎、分级技术、是流化技术、旋流技术、喷动技术及对流传热技术的优化组合，设备的技术含量高，适用于膏糊状、颗粒状、滤饼状及泥浆状物料的干燥。闪蒸干燥机具有热效率高、干燥时间短、节能效果好等优点。对膏糊状物料可直接干燥制成粉状干燥产品，节省了干燥前预处理，干燥后粉碎、筛分等工序。由于干燥速度快，物料受热时间短，不易破坏干燥物料的组分，特别有利于对热敏性物料的干燥。干燥过程全封闭，无杂质混入，成品质量高，操作环境好。目前，闪蒸干燥机已根据不同的物料设计出了多种机型，并形成了系列产品，在化工、制药、轻工、食品、矿业等行业的应用越来越广泛。

比较典型的干燥物料有：

无机物：硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、硫酸镁、三氧化锑、各种重金属盐、合成冰晶石，碳酸镁、氧化铝、氢氧化铝、白炭黑等

有机物：阿特拉津（农药杀虫剂）、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等；

陶瓷：高岭土、三氧化硅、粘土等；

染料类：蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。

食品类：大豆蛋白求恩、胶疑淀粉、酒糟、小麦糖、小麦淀粉等。

农药、工业废料等等…

目前，一般干燥设备厂家生产的旋转闪蒸干燥机普遍存在着以下问题：一次性投资大，能耗较大，而产量相对来说较小而且设备调试耗时费工，即使是现已运行的干燥系统不知是否是在最佳状态下操作，这样经济性就不理想，造成浪费。针对这些因素，我们鲁阳干燥的技术人员早就归纳出是以下两个主要方面的原因，首先是系统的合理配置，诸如针对不同物料不同产量要求进行质热衡量，确定热量、风量、温度等；其次是怎样针对不同物料，不同的系统配置改进主机的构造。通过这两方面问题的解决，可进一步提高产量，从而提高效率，达到节能的目的。目前，闪蒸干燥机、气流干燥机为我公司的主打特色产品。

工作原理：
经换热器加热后的洁净空气被鼓入进风口，以适宜的速度旋入干燥室底部的环隙，然后按切线方向进入干燥室，并呈螺旋状上升：同时，物料则由可无级调速的加料器定量加入塔内。在干燥塔内，物料与热空气进行充分、高效的质热变换，被干燥的粉状物料随同热风一起输送至分离器，其中成品收集包装，而尾气则进一步经除尘装置处理后排空。
在干燥塔底部装有蜗壳式空气分配器和搅拌器，搅拌器的转速通过调节外部电机的转速进行无级调速。搅拌器有两个作用：它可以带动从分配室进入干燥室的热空气产生高速旋转的气流，进而形成稳定的流化床层，避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次，由于搅拌器上的多组刀片高速旋转，对大块物料不断粉碎，使外干内湿的颗粒不断包裹、剥离、搓碎，表面不断更新，增大了换热面积，从而强化了质、热交换,提高了干燥速率。另外，搅拌器上的刀片与干燥塔器壁间隙极小，及时清理掉粘结在壁上的物料，以防止物料长期停留而变性。为确保物料不变性分解，塔壁内设有冷却夹套，对于热敏性物科可百分之百保证质量。蜗壳式的空气分布器，使切向进入的热空气均匀的通过底部环隙呈螺旋形上升，合理的环隙风速保证了物料良好的流化干燥。
在干燥塔中部，无级调速的定量加料器不断把物料加入。同时，物料被底部的搅拌器粉碎后又被高速旋转的热风吹起，在干燥室形成了一种相对稳定的流化层。物料与热空气之间进行着迅速而充分的热量和水份交换，大部分的水份蒸发在这一过程中完成。含水率高，比表面小的物料粒子由于其重力大于浮力，在干燥室中沉降，在下沉过程中不断干燥，运动到底部时经刀片的破碎和高速气流的冲击，得到进一步粉碎和干燥，此时其重力小于浮力，粒子开始上升运动。
在干燥室上部，设有环状的挡板，即分级器。物料随旋转气流夹带上升，由于受离心力作用，大块的，未达到水份要求的(即比重较大)物料受离心力作用，其旋转半径增大，当其旋转半径大于分级器的半径时，被挡在干燥室内进一步干燥粉碎，直至满足要求方才溢出。较细的粉碎体在干燥室中部干燥后随气流夹带上升，由于其粒径较小且达到水份要求(即比重较小)，离心力相对较小，其旋转半径小于分级器半径，然后就随气流排出，送至收集装置。

设备特点：
1、干燥室底部设置内锥体结构，使干燥器气体流通截面积自下而上不断交大，底部气速相对较大，上部气 >速相对较小，从而保证了下部的大颗粒处于流化状态的同时，上部的小颗粒也处于流化状态。内锥体结构还缩短了搅拌轴悬臂部分的长度，从而增加了运转的可靠性。另外，这一结构可以有效防止轴承在高温区工作的恶劣状态，从而延长了轴承的使用寿命。
2、搅拌齿上设置刮板。物料在被搅抖齿旋转粉碎的同时，又被抛向器壁，粘在壁面上，如果不及时将粘在器壁上的物料刮下，则会出现严重“结疤“现象，导致不能正常操作。搅拌齿上安装刮板，可以保证在物料与器壁粘结牢固前，将其剥落。
3、干燥室顶部设置分级环。其作用主要是将颗粒较大、还没有干燥的物料分离挡下，继续进行干燥，从而保证满足产品粒度分布窄、湿含量均匀一致的要求。
4、锥底热风入口处设置冷却夹套。热风开始与物料接触处，温度很高，一般接近热空气的温度，远远高于床层中的温度，操作中难免出现少部分物料在环隙附近粘结，停留时间过长，从而导致物料变质，甚至产生熔化，为避免这一现象，增设局部夹套，可以降低该处器壁的温度，使操作得以顺利进行。

常州鲁阳干燥友情提醒------选购快速旋转闪蒸干燥机要注意的14点问题

1.需要干燥的物料的理化特性物料的形态、含水量、含水性质、结晶水、粒度、容重、粘性、热敏性、软化点、相变点、触变性、毒性、腐蚀性、异味、可燃性、易爆性、静电性、透气性、团聚性、晶体或颗粒的易粉碎性等等都会影响干燥的效果

2.物料的干燥特性在拟选干燥条件下的干燥曲线、临界含水率、平衡含水率。

3.干燥产量要求及远景规划。

4.物料商品价值及干燥效果对其的影响。如产品水分、污染、温度、磨损、粉化、粉碎、复水性…等对商品价值的影响。

5.对物料回收率的要求。

6.物料干燥过程的上下序工艺。(涉及给、排料的状态方法)

7.物料过去的干燥方法或类似产品的干燥方法。

8.可利用的热源(煤、燃油、电、煤气、液化气、天然气)

9.旋转闪蒸干燥机安装场地大小，有无特殊要求。

10.环保要求--对粉尘排放、噪音、振动、异味、挥发物…等的限制条件。

11.可能投入的采购资金量，当地人工、土地、能源价格。

12.干燥机用户的操作人员水平及维修能力。

13.当地环境温湿度这里主要是指天气的变化对干燥的影响，一般闪蒸干燥机都是以大气加热作干燥介质的，大气的温度越高，湿度越低，就越有利于干燥，而南方春夏季，天雨潮湿，空气湿度很大，就不利于干燥机能力的发挥，影响产量。我国幅员辽阔,南北方空气湿度相差很大。在南方某些地方，冬季的湿度仅为0.008kg水/kg绝干空气，而到春夏季，其大气湿度却高达0.025kg水/kg绝干空气，是前者的三倍多，因此，在较低排气温度﹙＜90℃﹚下操作的热风干燥，在春夏季时大气湿度增高，其干燥速率必然下降，而所需的时间将上升。由于大气湿度的增高，物料的平衡水含量亦必然上升，这些因素均将使干燥产量下降，在某些情况下会使产量下降50％以上。

14.影响闪蒸干燥机生产能力的因素由于同种干燥方法，干燥脱水一公斤所消耗的热能基本一致，而干燥机所配套热源(热风炉、蒸汽散热器等)容量也是一定的，因此干燥机的主要技术指标--干燥能力往往以每小时的脱水量(或最大脱水量)为依据。此指标是在一定条件下测定的，如湿物料种类、初始含水率、最终含水率、热风温度、环境温湿度等。其中只要有一个条件发生变化，对干燥机生产能力就都有影响，有时影响还较大。下面分别说明。(1)湿物料种类湿物料种类这里是指物料与水分的结合形式。湿物料可以分为①毛细管多孔物料，水分主要靠毛细管力而结合在物料中，如砂子、二氧化硅、活性炭、素烧陶瓷等，水分与物料的结合强度较小，干燥较容易；②胶体物料，水分与物料的渗透结合形式占主导地位，如胶、面粉团等，这种物料一般表现粘度大，水分与物料的结合强度较大，干燥较困难；③毛细管多孔胶体物料，则具有以上两类物质的性质，如泥煤、粘土、木材、织物、谷物、皮革等这类物料种类最多，但此类物料之间的水分结合形式也有差别，铜锣厂决定了在同等条件下脱水的难易也不相同。物料的形态对干燥也有很大的影响，如颗粒物料，颗粒大比颗粒小难干燥，而大块料，厚度小比厚度大容易干燥。(2)湿物料含水率含水率(湿含量)是水分在湿物料总重中所占的百分率。式中：W--水分重量；G--湿物料重量；G0--绝干物料重量。初始含水率是指进入干燥机之前湿物料的含水量，通常是湿物料只要能在干燥机内工作，初始含水率越高，干燥机所表现出来的脱水能力就发挥得越充分。反过来说，初始含水率越高，最终含水率一定时，干燥机越能达到最大脱水能力，但出干料量反而下降。(3)最终含水率一般干燥后段均处于降速干燥阶段，要求最终含水率越低，干燥难度就越大，所需干燥时间越长、热效率也越低，因此也影响产量。(4)热风温度热风温度或称干燥介质温度，是干燥中最敏感的一个顶管条件。热风温度越高，则所含热能越多，同时热风的相对湿度也越低，吸收水分、携带水分的能力也越强，非常有利于干燥，而且干燥热效率也很高。在许多干燥设备中，当其它条件不变，干燥机的脱水能力基本与热风温度的变化成正比。在选择干燥设备时，一定要对破坏物料的极限温度有充分的数据，在物料允许的情况下，尽量选择高温介质。特别应注意的是，许多种干燥方法，特别是快速干燥，干燥后的物料温度大大低于干燥介质温度，例如气流干燥机热风温度虽然高达250℃以上，而出料温度一般均在60℃以下。

产品 · 展示 Product display

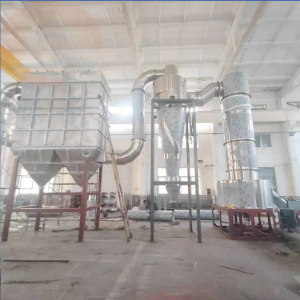

金霉素、土霉素专用闪蒸干燥机

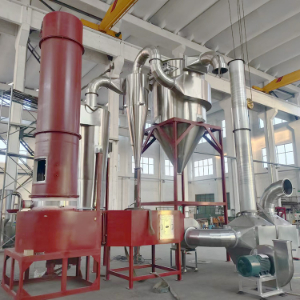

金霉素、土霉素专用闪蒸干燥机

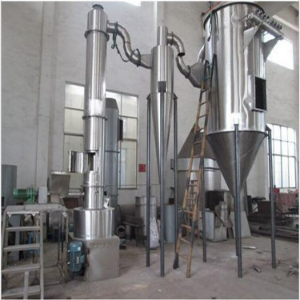

金霉素、土霉素专用闪蒸干燥机

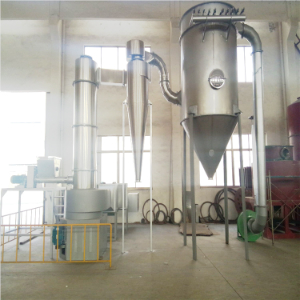

金霉素、土霉素专用闪蒸干燥机

产品 · 技术参数 Product parameter

技术规格

型号	XSG-2	XSG-4	XSG-6	XSG-8	XSG-10	XSG-12	XSG-16	XSG-20
主机内径mm	200	400	600	800	1000	1200	1600	2000
风量M³/h	350-500	1150-2000	2450-4500	4450-7550	7000-12500	10000-20000	18000-36000	28200-56500
蒸发水份kg/h	12-17	40-70	80-150	150-250	230-4250	300-600	600-1000	1000-1500
最大装机容量kw	10	20	40	65	85	105	150	230
最大高度m	4.0	4.8	5.8	6.5	7.1	7.8	8.8	10.1
占地面积m²	15	20	28	35	40	52	80	150

注：1.水分蒸发量是以进风温度为1 80^oC，出风温度为80^oC 时每小时蒸发的水份，
　　2.除以上型号外可为用户作特殊设计，
　　3.以上装机容量为标准配套，根据物料不同功率配套可明显减少。
处理物料及特点（以6型闪蒸为基准）

物料名称	硬脂酸	氢氧化铝	碳酸锌	杀虫单	TMtd	DSD酸	氧化铁红	二氧化锑	氯化亚铜	白太黑
进风温度^oC	150	180	150	120	140	150	200	180	200	280
初含湿量%	80	55	80	30	65	60	60	45	30	85
终含湿量%	0.5	1.5	1.0	1.0	0.5	0.5	0.5	1.0	3.0	5.0
实际干燥能力kg/h	140-160	250-280	130-170	80-110	80-120	80-120	300-350	280-320	290-310	250-300

物料名称	促进剂	油溶墨	代酸锰锌	酞青兰	柠檬酸钙	超细碳酸钙	泥浆处理剂	二氧异氰尿酸钠	三氧异氰尿酸钠
进风温度^oC	150	150	120	150	140	160	200	180	150
初含湿量%	60	45	30	55	40	70	75	25	30
终含湿量%	0.5	2.0	1.0	1.0	1.0	1.5	5.0	0.2-2	1.0
实际干燥能力kg/h	80-110	350-380	120-150	160-180	300-350	430-470	290-310	80-120	90-150

产品 · 制作流程 Production process

选材

不锈钢材料，电机，蝶阀，电线等采用国标来选材，质量可靠
精工制作

采用高精密机床，生产所需的配件，为您的服务保质保量
焊接

多年老师傅精密焊接，精准，速度快，保证焊点大小一致
喷涂

采用全自动端喷涂设备，使设备/机械喷涂统一，美观
组装

组装人员经验丰富，确保设备按照流程组装，避免不必要的等问题
调试

产品物料实验全检，确保出料效果，才出厂，交付
